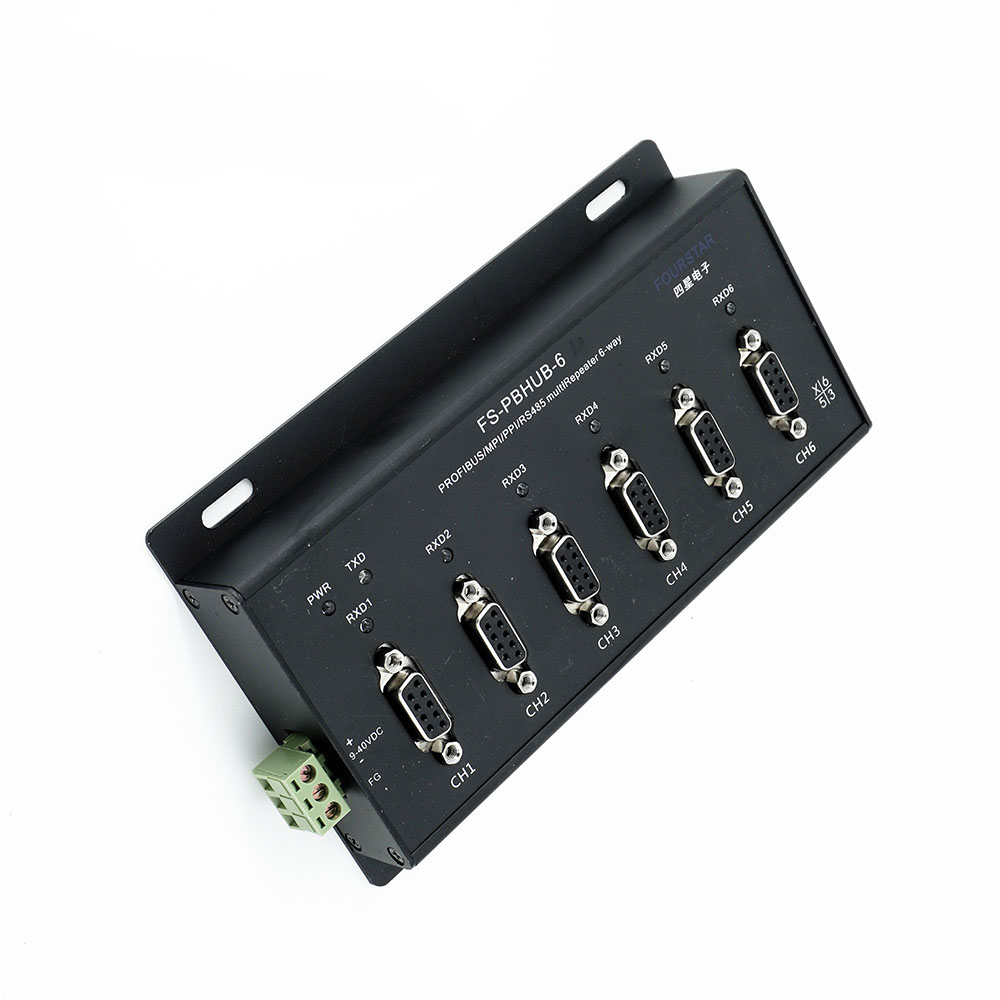

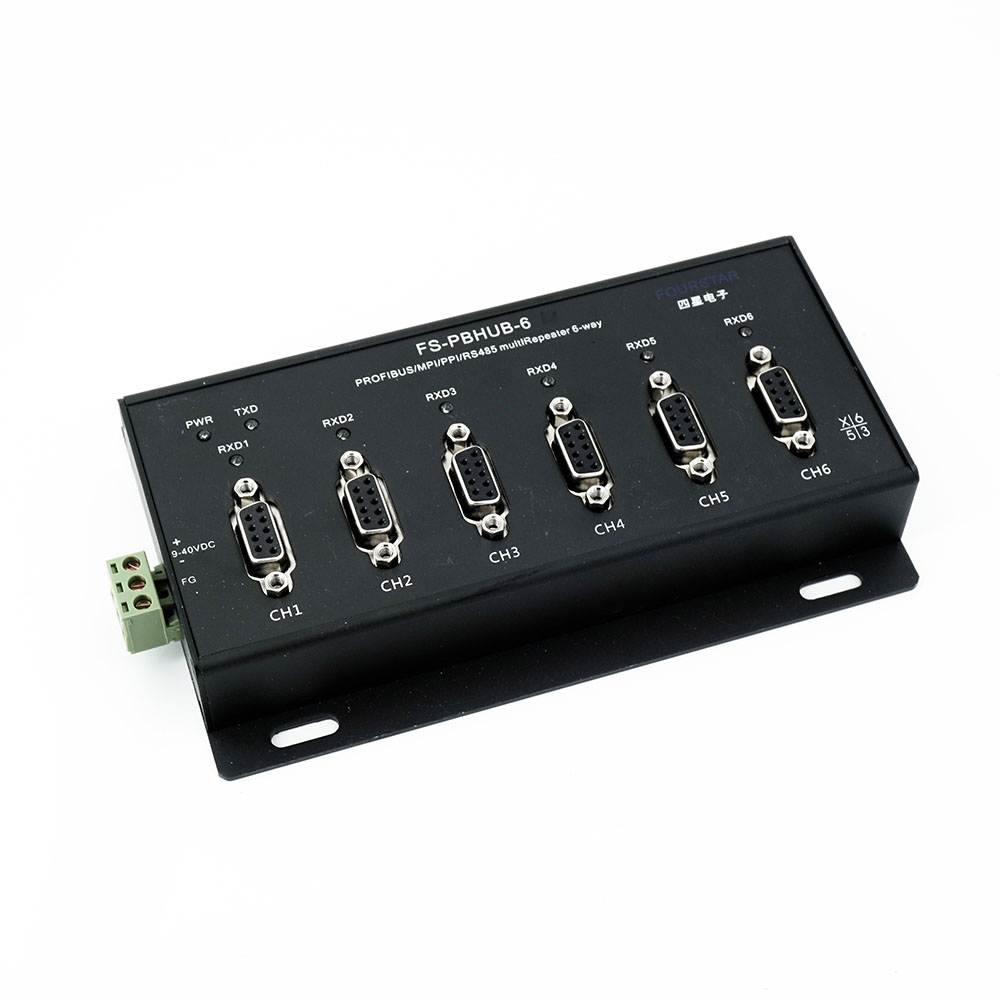

產品簡介
6口隔離型PROFIBUS/MPI/PPI集線器，可實現PROFIBUS總線型、星形和混合型網絡拓?fù)浣Y(jié)構，方便網絡布線，無延時數據透明傳輸，雙向延長通信距離和增加站點數符合PROFIBUS標準，速率0～1.5Mbps（或0～12Mbps）自適應，帶通信指示燈，9～40VDC寬電壓隔離供電，電源-RS485-RS485全隔離，防雷擊浪涌。接口為標準DP插座，背板螺栓安裝。
技術參數
● 隔離電壓：1000VDC，電源對RS485和RS485對RS485全隔離。
● 電源：9～40VDC寬電壓供電，不受電源電壓波動的影響，帶電源極性接反保護和浪涌保護。
● 功耗：FS-PBHUB-6約3W，F(xiàn)S-PBHUB-4約2W。
● 通信速率：0~1.5Mbps（或0~12Mbps）無延時自動適應。
● PROFIBUS接口：DB9F（孔）插座，引腳信號定義符合PROFIBUS標準。
● 各個傳輸速率下每段的最大通信距離符合PROFIBUS標準：
傳輸率（bit/s） | 9.6K | 19.2K | 45.45K | 93.75K | 187.5K | 500K | 1.5M | 3M | 6M | 12M |
最大電纜長度（米） | 1200 | 1000 | 400 | 200 | 100 | |||||
● 每個RS485端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV），符合標準：ITU-TK20/21、VDE 0433?！?5KV ESD（靜電）保護。
● 自恢復過流保護，RS485端口能承受高達60V的電壓引起的持續過電流。
● 每個RS485端口具有數據接收指示燈。
● 工作溫度：-40～+85℃。
● 外形尺寸：FS-PBHUB-6：163mm×99mm×28mm（長×寬×高），重量：355克。
FS-PBHUB-4：115mm×99mm×28mm（長×寬×高），重量：255克。
● 安裝方式：背板安裝，安裝螺釘4×M4。

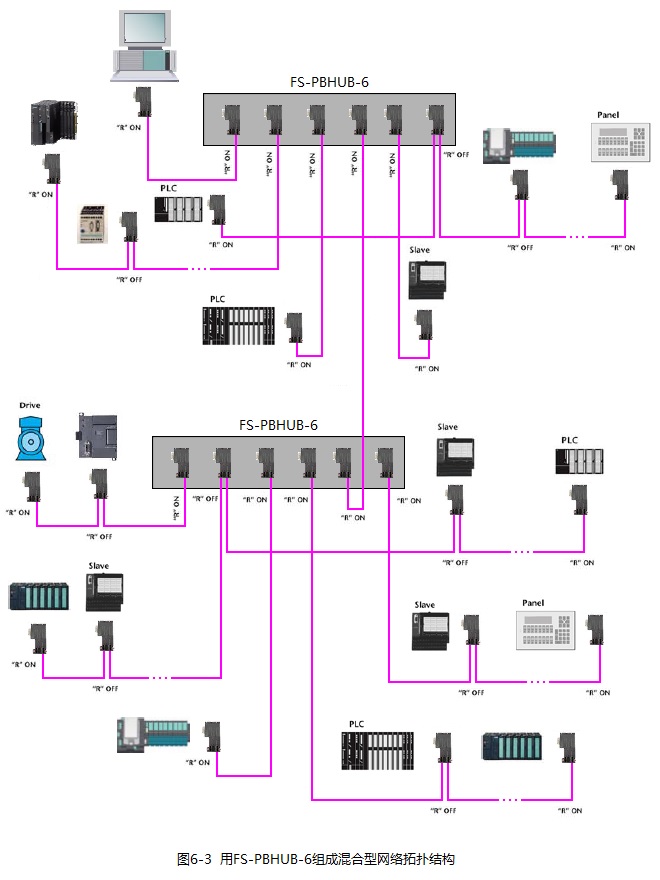

應用拓?fù)?/strong>
